Leisure Concepts CoverMate Zero-R

Montage instructies

Deze instructies zijn geschreven om inzicht te geven in de montage van deze coverlifter. De lifter wordt geleverd met een gedetailleerde handleiding inclusief tekeningen.

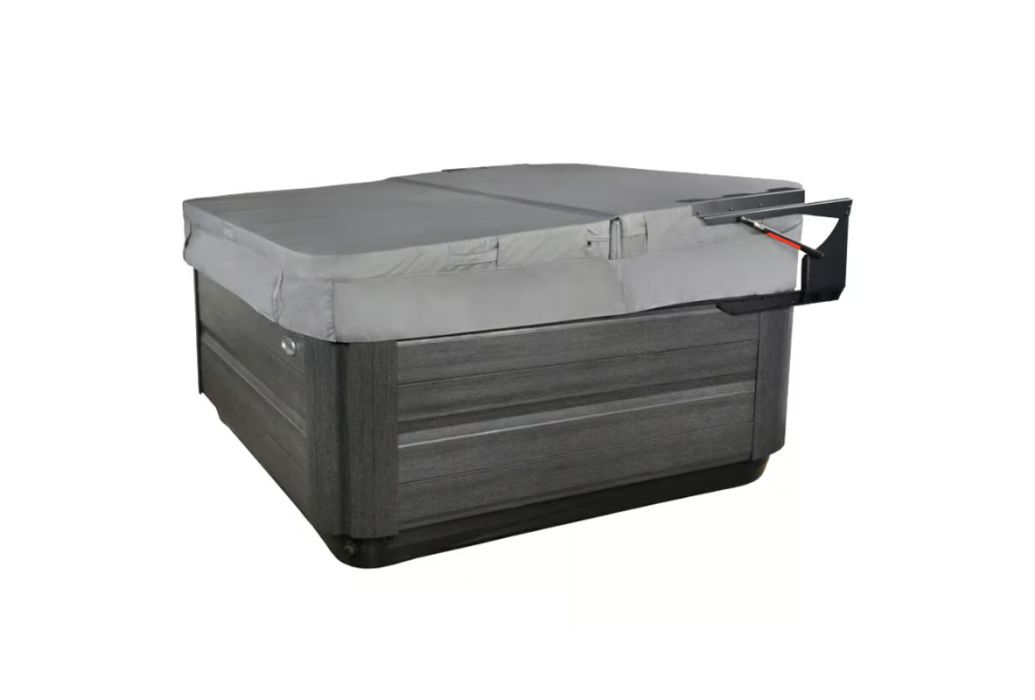

Stap 1: plaats de cover (in gesloten positie) op de spa en zorg ervoor dat alle vier de hoeken goed en haaks op de spa staan.
Stap 2 bevestig de bevestigingsbeugel van de cover aan de zijkant van de cover, meet 9 cm vanaf de achterkant van de cover en markeer de positie van de beugel.
Stap 3: bevestig de balbout aan de CM Zero-R spa montagebeugel in het gat dat het dichtst bij de achterkant van de beugel zit.
Stap 4: steek de inbusbout in het bovenste gat aan de achterkant van de bevestigingsbeugel van de cover. Bevestig de ring en borgmoer aan het andere uiteinde van de bout. Opmerking: Draai de borgmoer niet te vast aan.
Stap 5: bevestig de CM Zero-R kastmontagebeugel aan de CM Zero-R afdekplaatmontagebeugel. In het onderste gat met de meegeleverde inbusbout, sluitring en borgmoer (zie Fig. 6). Opmerking: Zorg ervoor dat je de plastic afstandshouders aan beide zijden van de CM Zero-R kast gebruikt. Je gebruikt 7 plastic afstandshouders voor elke kant van de spa.
Stap 6: terwijl je de bevestigingsbeugel van de CM Zero-R cover naar beneden drukt, zwenk je de CM Zero-R kastbevestigingsbeugel naar beneden.
Stap 7: schuif de CM Zero-R vulbeugel achter de bevestigingsbeugel en bevestig hem aan de spa met de bijgeleverde montageschroeven.
Stap 8: bevestig de schokdempervergrendelingsbuis aan de schokdemper door het dunne uiteinde van de schokdemper in de buis te schuiven. Schroef vervolgens het uiteinde van de schokdemper op het uiteinde van de schokdemper.

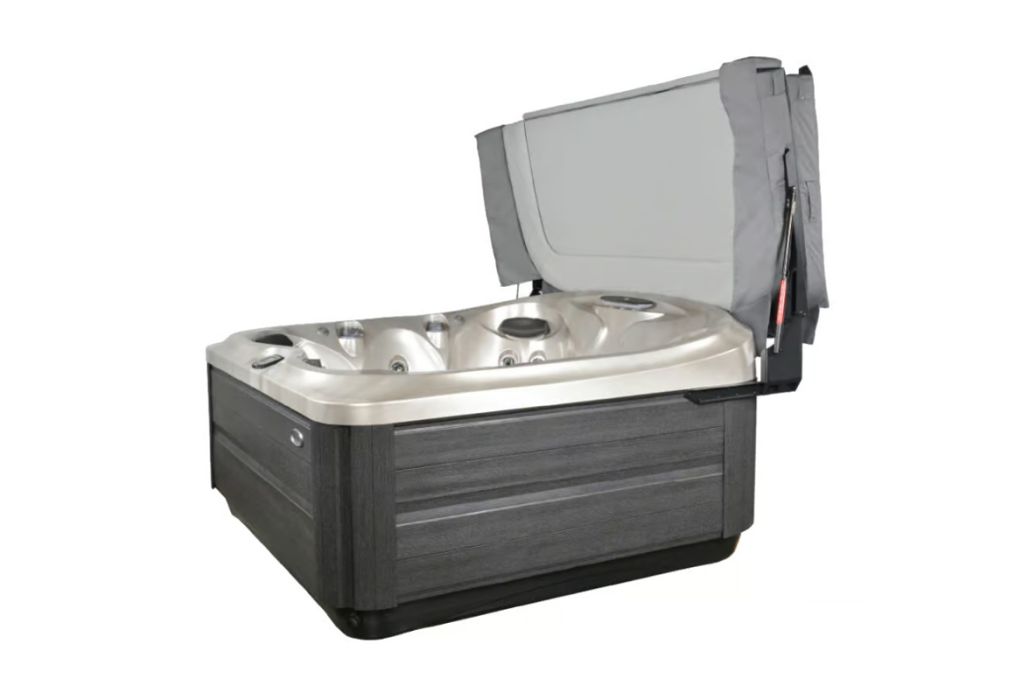

Stap 9: zet de cover voorzichtig rechtop en zorg ervoor dat je hem stevig vasthoudt. Bevestig de schokken aan de CM Zero-R cover montagebeugel kogelbout. Voor de vergrendelingsdemper bevestig je de demper aan de kogelbout van de kastmontagebeugel.
