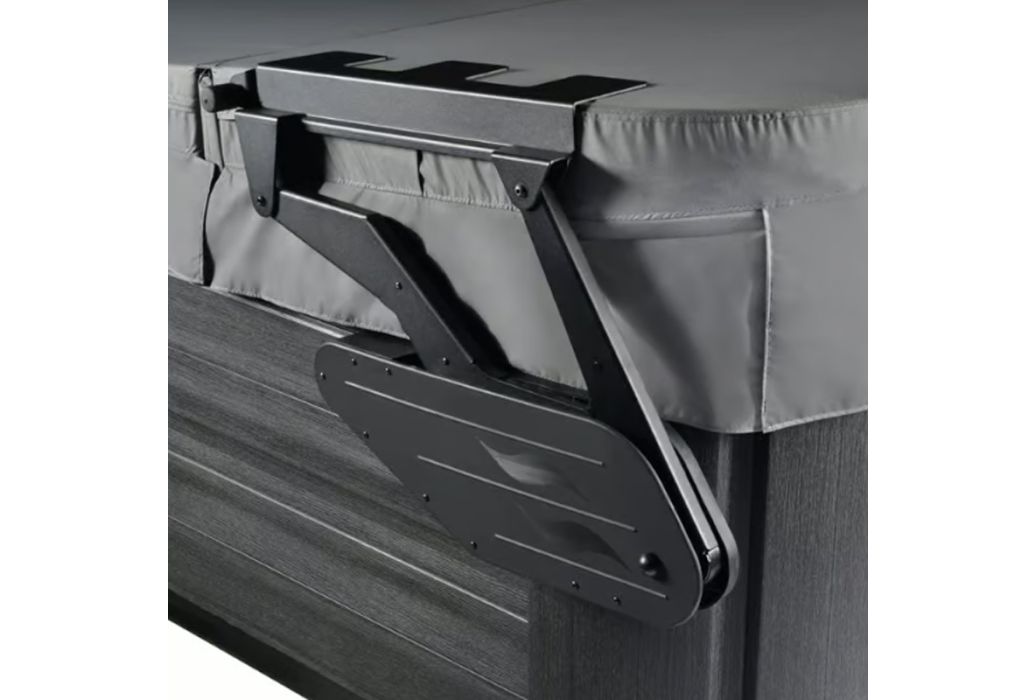

Leisure Concepts CoverMate Vanish XLRP

Montage instructies

Deze instructies zijn geschreven om inzicht te geven in de montage van deze coverlifter. De lifter wordt geleverd met een gedetailleerde handleiding inclusief tekeningen.

• Stap 1: plaats de cover (in gesloten positie) op de spa en zorg ervoor dat alle vier de hoeken goed en haaks op de spa staan.
• Stap 2: meet 30.5 cm vanaf de achterkant van de cover en maak een markering op de cover. Doe dit aan beide zijden aangezien dit de positie voor de coverbeugels zal bepalen.
• Stap 3: klap de voorste helft van de cover op de achterste helft van de cover. Rits de achterste helft van de cover open en leg het witte schuim bloot. Schuif vervolgens de aluminium inzetstuk tussen het schuim en de vinyl cover.
• Stap 4: plaats de cover (in gesloten positie) terug op de spa en zorg ervoor dat alle vier de hoeken goed en haaks op de spa staan.
• Stap 5: bevestig de Covermate Vanish XLRP handgreep aan de bevestigingsbeugel.
• Stap 6: plaats de bevestigingsbeugel van de cover bovenop de cover en zorg ervoor dat de achterkant rand van de afdekbeugel.
• Stap 7: bevestig de scharnierarmen aan de montagebeugels van de basis met de bijgeleverde bouten, sluitringen en borgmoeren.
• Stap 8: bevestig de basismontagebeugel/draaiarmassemblage, gebouwd in stap 7, aan de dek montagebeugel met behulp van de meegeleverde inbusbouten, sluitringen, plastic vulringen, ringen en borgmoeren. Laat het geheel vrij hangen.
• Stap 9: zwenk de basisbeugel omhoog totdat de voorste en achterste scharnierarmen contact maken met elkaar. Bevestig de basissteun aan de spakast met behulp van.
  de bijgeleverde montageschroeven. Opmerking: Installeer de bevestigingsschroeven van de steun net achter de voorste scharnierarm naar voren.
• Stap 10: schuif de Vanish XLRP vuller terug achter de basismontage tot hij stevig vastzit tussen de spa en de basis.
• Stap 11: om de schokdempers aan de beugel te bevestigen, open je de vinyl cover gedeeltelijk en klik je de schokdempers op de kogelbouten. Opmerking: Zorg ervoor dat het zwarte deel van de schokdemper naar het midden van de spa wijst.
• Stap 12: open de vinyl cover volledig. Gebruik de bijgeleverde montageschroeven om de montagebeugel aan de spa te bevestigen.
• Stap 13: bevestig de afdekplaat aan de beugel met de bijgeleverde philips zelftappende schroeven. Steek vervolgens de zeskantbout door het gat in de afdekplaat dat uitgelijnd is met de achterste scharnierarm.
