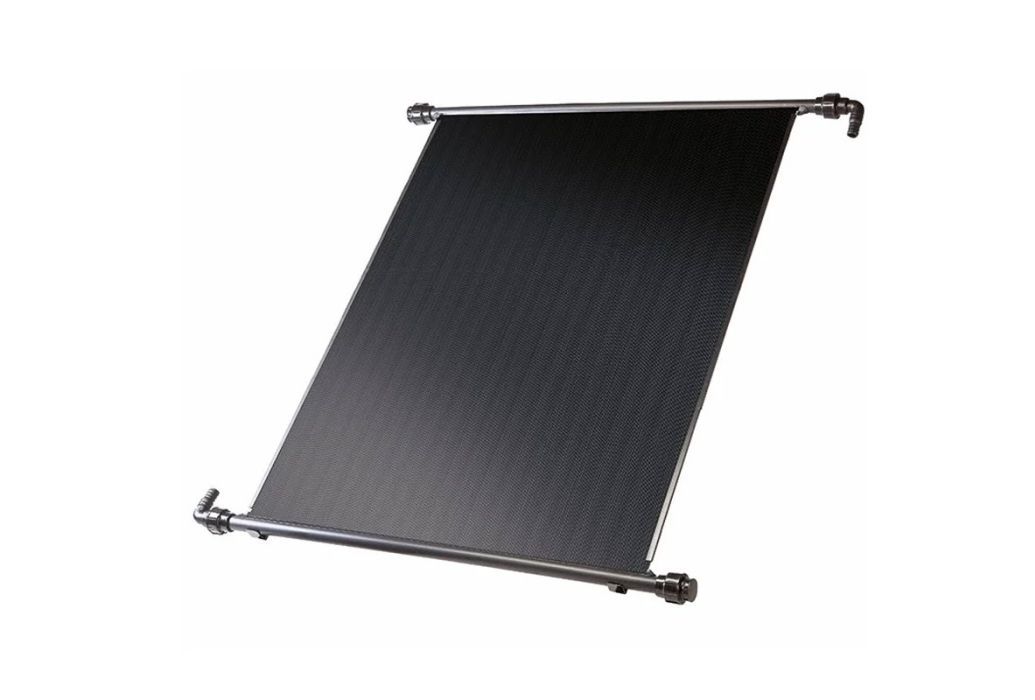

MTF zwembad zonnecollector | 120 x 450 cm

Voordelen MTF zwembad zonnecollector

Met deze zonnecollector verwarm je het zwembadwater met gratis zonne energie. De collector wordt aangesloten op de bestaande filterinstallatie en gebruikt de zwembadpomp om het water door het paneel te laten stromen. Voor het beste resultaat plaats je de collector op een plek met minimaal 6 uur direct zonlicht per dag. Bij plaatsing op een dak is een ligging op het zuiden of zuidwesten het meest geschikt, met een hellingshoek van ongeveer 30 tot 45 graden.

Aansluiting op bestaande zwembadpomp

Je sluit de MTF zonnecollector aan op het bestaande filtercircuit van het zwembad. De collector wordt na de filterinstallatie geplaatst, zodat gefilterd water door het paneel stroomt en daarna teruggaat naar het zwembad.

Bij de collector worden de benodigde fittingen voor de aansluiting meegeleverd. De collector is voorzien van 32/38 mm slangtules. Hierop kun je dus rechtstreeks een zwembadslang met een diameter van 32 of 38 mm aansluiten. De slang zet je stevig vast op de slangtule met behulp van een geschikte slangklem.

Voor de complete installatie heb je daarnaast voldoende zwembadslang nodig om de collector met de filterinstallatie en retourleiding te verbinden. De collector is ontworpen om rechtstreeks op het filtratiesysteem van het zwembad te worden aangesloten.

Een bypass wordt bij deze uitvoering niet standaard meegeleverd. Met een bypass kun je zelf bepalen of het zwembadwater wel of niet door de zonnecollector stroomt. Dat is bijvoorbeeld handig tijdens de nacht, bij bewolkt of koud weer of wanneer je onderhoud aan de collector wilt uitvoeren. Zo voorkom je dat warm zwembadwater onder ongunstige omstandigheden juist via de collector afkoelt.

Montage zwembad zonnecollector

Voor een goede werking is de plaatsing van de zonnecollector belangrijk. Monteer hem op een plek waar hij gedurende een groot deel van de dag direct zonlicht ontvangt. Hoe langer de collector rechtstreeks in de zon ligt, hoe meer zonne energie hij kan opnemen.

Voor de montage heb je drie mogelijkheden. De collector kan op de grond worden geplaatst, tegen een wand worden gemonteerd of op een dak worden bevestigd. Op pagina 2 van de brochure is daarnaast een optionele standaard afgebeeld waarmee de collector onder een gunstige hoek richting de zon kan worden geplaatst.

Bij montage adviseren we om op de volgende punten te letten.

• Plaats de collector bij voorkeur op een zonnige plek zonder langdurige schaduw van bomen, gebouwen of schuttingen.
• Richt de collector zoveel mogelijk naar de zon. In Nederland is een ligging richting het zuiden of zuidwesten meestal het meest praktisch.
• Een schuine plaatsing zorgt ervoor dat de collector gedurende de dag veel zonlicht kan opvangen.
• Zorg dat de collector stevig wordt bevestigd en niet kan verschuiven door wind.
• Ondersteun aangesloten slangen en leidingen goed. Het gewicht van met water gevulde leidingen mag niet volledig aan de aansluitingen van de collector hangen.
• Zorg ervoor dat de installatie zo wordt aangelegd dat de collector aan het einde van het seizoen volledig kan worden leeggelaten.
• Houd bij plaatsing op een dak rekening met de beschikbare opvoerhoogte en capaciteit van je zwembadpomp.
• Controleer dat de druk in het systeem niet boven de maximale werkdruk van 2 bar uitkomt.

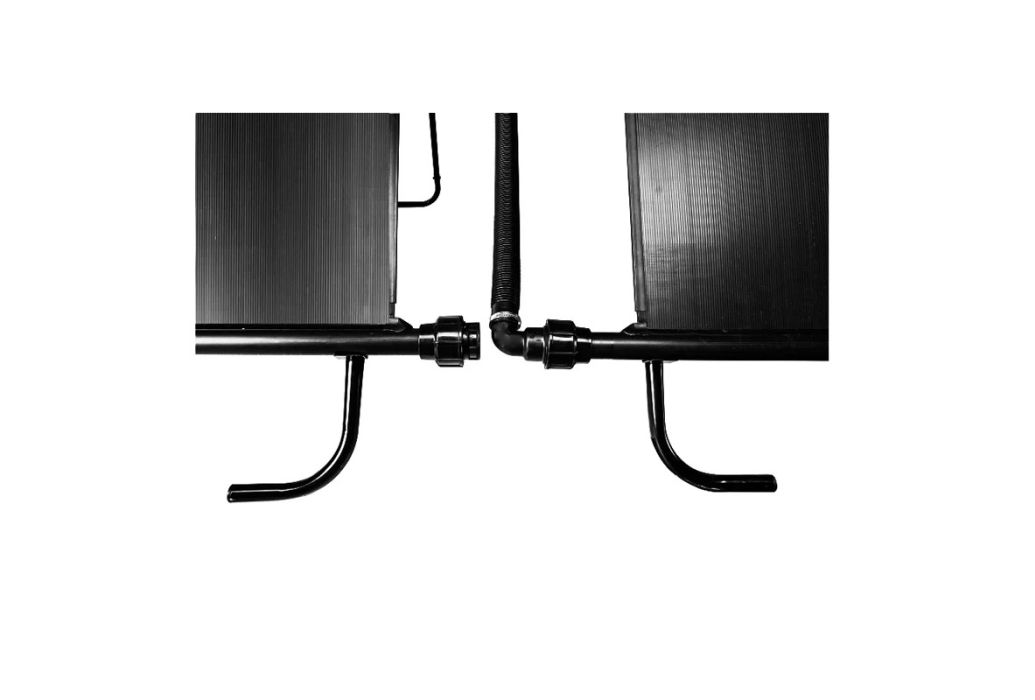

Meerdere zonnecollectoren combineren

Voor grotere zwembaden of wanneer je meer verwarmingsvermogen wilt, kun je meerdere MTF zonnecollectoren met elkaar verbinden. Hiermee vergroot je het totale collectoroppervlak en kan er meer zonne energie aan het zwembadwater worden overgedragen. Het systeem ook uitbreidbaar door meerdere panelen met elkaar te koppelen.

Voor het onderling verbinden van meerdere collectoren heb je aanvullende 32/38 slang nodig. Houd bij een grotere installatie ook rekening met de weerstand in het leidingwerk en de capaciteit van de zwembadpomp.

Winterklaar maken

Voor de winter moet je al het water uit de zonnecollector en aangesloten leidingen verwijderen. Achtergebleven water kan bij vorst uitzetten en de collector of aansluitingen beschadigen. Koppel de collector daarom los of zorg ervoor dat deze volledig kan leeglopen. Bewaar de collector indien mogelijk droog en vorstvrij.
