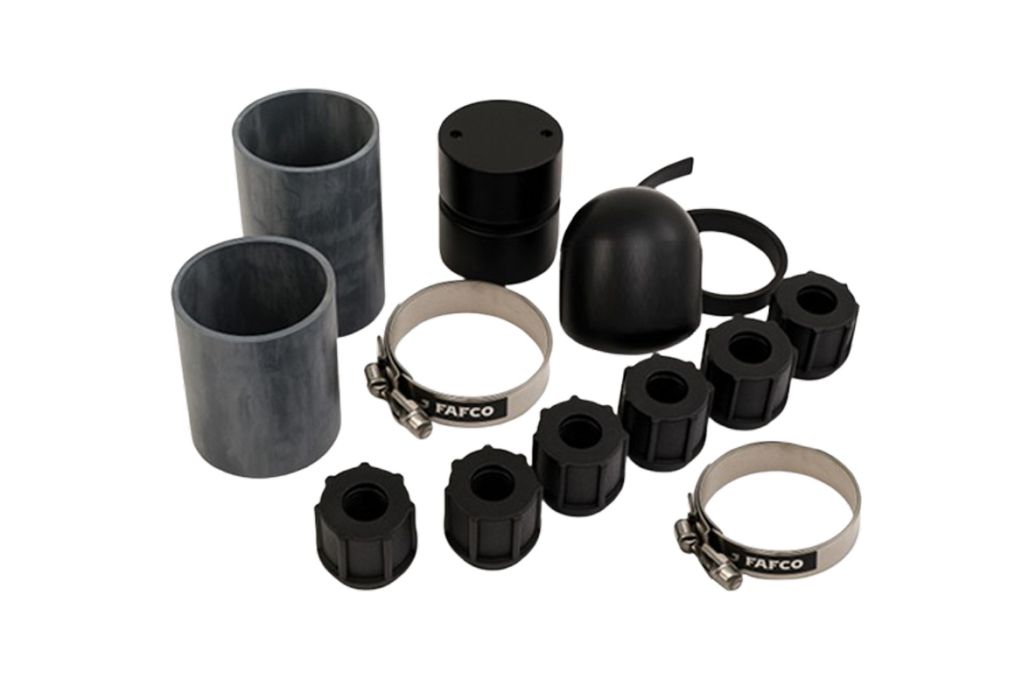

FAFCO aansluitkit

Hoe sluit je de zonnecollectoren en regeling aan op je zwembadinstalatie?

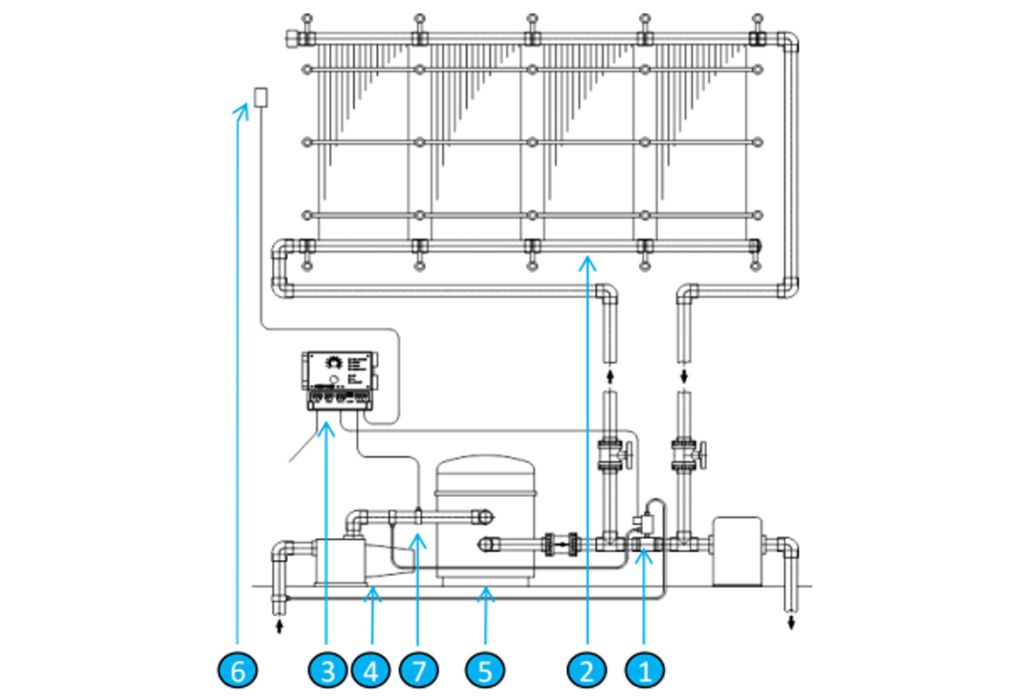

De FAFCO zonnecollectoren kun op de filterinstallatie van je zwembad worden geplaatst. De collectoren hebben een pompkracht van 1,1 tot 3,6 m³/uur nodig waardoor deze op veel installaties past. Zie de 2e afbeelding om de installatie te zien en de positie van elk onderdeel.

1. De automatische klep plaats je op de filterinstallatie van het zwembad. Een T-stuk plaats je voor deze automatische klep vóór de pijp die omhoog gaat (de stijgende leiding). Een ander T-stuk plaats je na de automatische klep om zo de pijp die naar beneden leidt (de dalende leiding) te verbinden aan de installatie.

2. Sluit het elektronische regelsysteem aan. Dit doe je door de temperatuursensor van de zonnecollector te verbinden aan het regelsysteem, deze meet de temperatuur van het water en de temperatuur van het zonnepaneel.

3. Verbind de pijpen met de zonnecollectoren. De stijgleiding gaat van het t-stuk voor de automatische klep naar de ingang van de zonnecollectoren. De dalende leiding gaat van de uitgang van de zonnecollector naar het tweede t-stuk.

4. Test de installatie door de filterpomp aan te zetten en te controleren of water door de collectoren stroomt zodra de panelen opwarmen. Controleer ook of het water via de dalende leiding terug in het zwembad komt.

5. Controleer de werking van de regeling regelmatig. Wanneer de zonnecollector (6) warmer wordt dan het zwembadwater (gemeten door sensor 7), sluit de automatische klep (1) de bypass en wordt het water via de zonnecollectoren geleid. Zodra dit temperatuurverschil wegvalt, schakelt de klep automatisch terug en stroomt het water weer door de filterinstallatie.
